클라우드 기반 Tracker Control System이
태양광 발전 효율을 극대화하고, 수익 향상에 기여합니다.

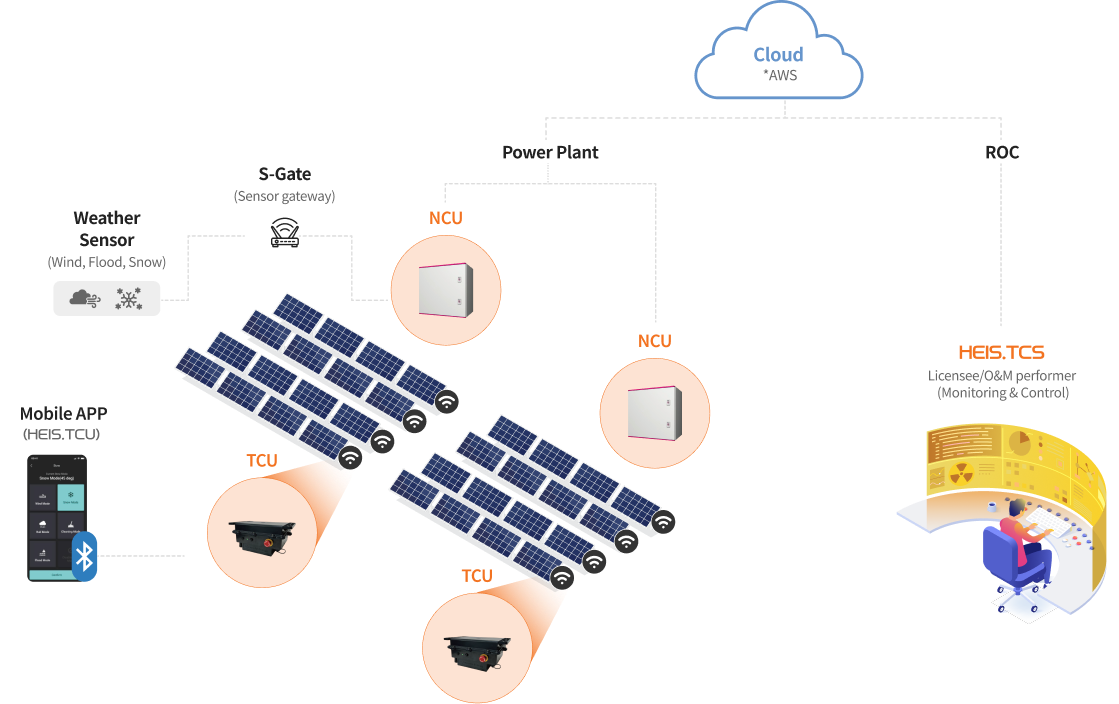

TCS (Tracker Control System)
-
- TCU(Tracker Control Unit)
- 태양 이동경로에 맞춰 최적화된 알고리즘으로
모듈 조정, 발전 효율 증대
-
- NCU(Network Control Unit)
- TCU 데이터를 수집, 제어 명령을 전송하고 기상
센서의 데이터를 수신하며 SCADA 및 HEIS.TCS에 데이터 제공
-
- HEIS.TCS
- 발전소에 설치된 TCU, NCU 데이터에 기반하여
TCS 시스템 통합 모니터링, 제어 관리

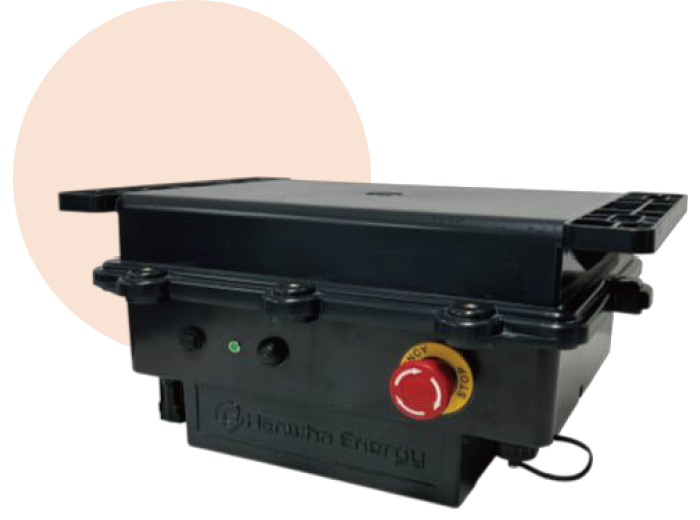

TCU (Tracker Control Unit)
Tracker 제어에 필요한 모든 Logic을 내재, 발전효율 증대를 돕는 All-in-One Controller 입니다.
-
Advanced Back Tracking (3D 시뮬레이터 기반) 지원
- 지형 및 패널 간 음영을 고려한 발전 최적화
- 다양한 지형, 일조 환경에 맞춤 설정 가능
-
안정적이고 효율적인 통신 구현
- Zigbee 기반 암호화 Wireless Mesh Network로 통신 신뢰성 강화
- 스마트폰 앱을 통한 실시간 제어 및 모니터링 지원
-
기상 상황 대응 Stow mode 모드 전환
- 강풍, 홍수, 폭설 등 기상 조건에 따라 자동 보호 모드 진입
*Stow mode : 우박, 폭설 등 악천후 시 패널 손상을 최소화하기 위한 메커니즘
-
옥외 환경에 최적화된 설계
- 산업용 방수/방진 설계 및 -30°C ~ +60°C의 넓은 작동 온도 범위
- 견고한 하우징으로 장기 안정성 확보

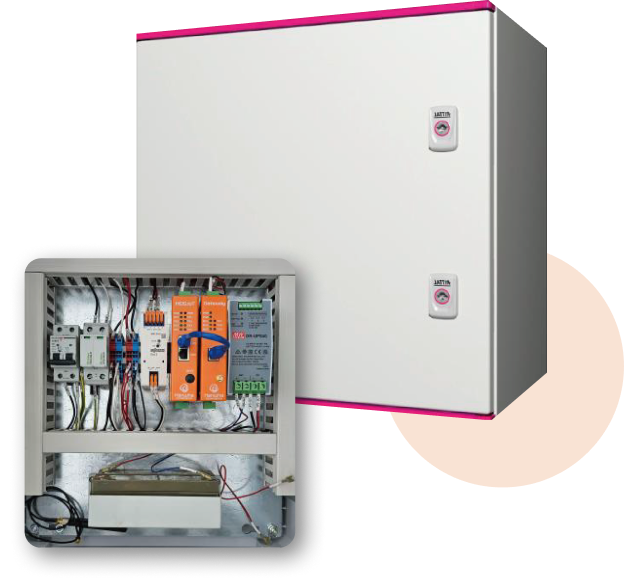

NCU (Network Control Unit)
발전소 현장에서 TCU 데이터를 수집, 발전소를 실시간 모니터링하며 원격제어를 지원합니다.
-
24/7 실시간 TCU 모니터링 및 제어
- Wireless Mesh Network로 TCU 현황 실시간 모니터링
- 태양광 패널 각도 자동 조정을 위한 제어로 발전 효율 극대화
-
고성능 Tracker 제어 알고리즘 제공
- SPA(Solar Position Algorithm), Normal Back tracking, Advanced Back tracking 등 다양한 알고리즘 탑재
- 발전량 최적화를 위한 3D 시뮬레이터 및 데이터 활용
- 지형·계절 변화에 따른 알고리즘 선택 가능
-
기상 변화에 대응하는 통합 시스템 지원
- 전용 기상 센서를 통한 변화 감지 및 자동 대응 (바람, 눈, 홍수 등)
- 기상 데이터를 활용한 우박 예보 대응, Stow 모드 스케줄링
- 긴급 상황 발생 시 자동 Stow 명령 전송
-
외부 시스템 연동을 위한 인터페이스 제공
- Modbus TCP 프로토콜 지원 및 이중화를 통한 안정적인 외부 인터페이스 제공
- SCADA 시스템 및 HEIS.TCS(클라우드 모니터링 시스템) 연계 가능
- 원격 저장소에 History 데이터 저장
-
아웃도어 설치 환경에 최적화
- NEMA 4X 등급 외함 적용 (방수·방진·방식 기능 인증) 및 옥외 설치에 적합한 견고한 구조

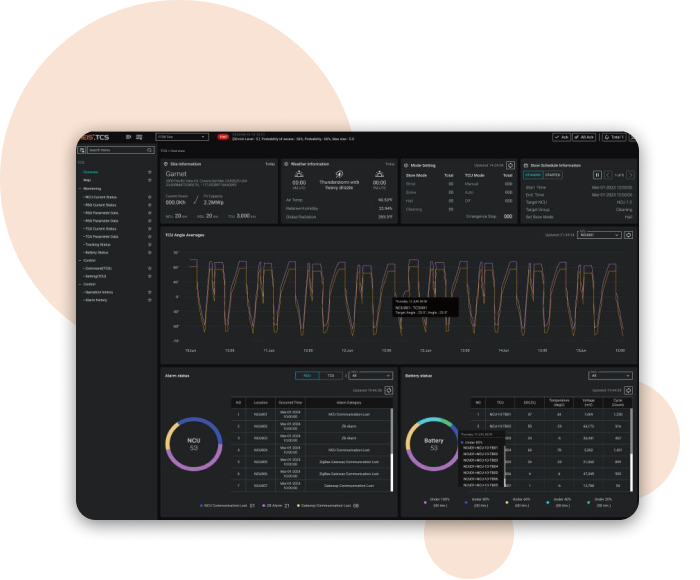

HEIS.TCS
컨버전스 사업부의 IT 역량으로 개발한 클라우드 기반 시스템으로, 원활한 TCS 유지·관리와 원격 제어 기능을 제공합니다.
-
데이터 히스토리 관리 지원
- 특정 기간 운영 데이터를 Excel 파일로 다운로드
- 필터링 옵션으로 NCU, TCU 및 알람 내역 데이터 저장 및 검색
-
원격 제어 지원
- Tracker 각도 모니터링 원격 제어
- TCU 작동 모드, STOW 모드 설정 A지원
- 직접 제어 인터페이스를 통해 현장 상황에 대응
- Tracking, 경사계, 모터 및 배터리 매개변수의 초기 설정 확인, 수정
-
직관적인 UI 구성
- 직관적이고 강력한 UI로 현장 데이터 시각화 (그래프, 차트)
- TCU 일별 추세 확인으로 주요 상태 및 현황 모니터링

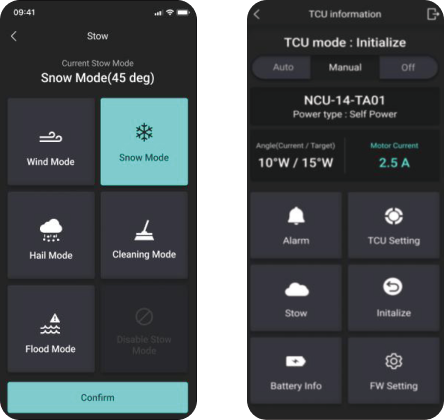

모바일 앱 (HEIS.TCU)
- 발전소 현장 유지관리 작업 시 TCU 데이터 확인 및 제어 기능
- TCU 세팅 및 알람 상태 Stow 모드, 초기화, 배터리 상태 지원
*IOS, Android 지원

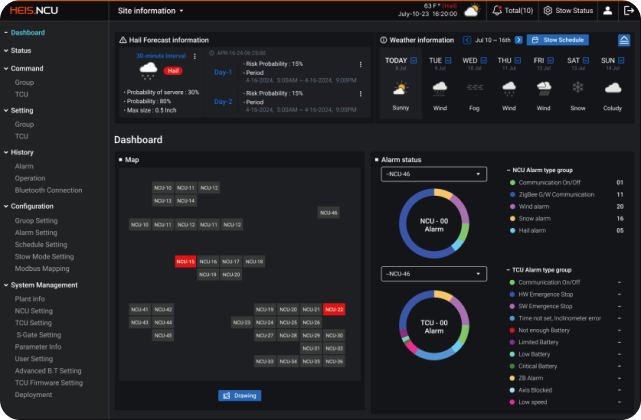

HEIS.NCU
- 발전소 내 NCU, TCU, 기상센터 데이터를 토대로 주요 현황 모니터링(시각화)
- TCU 설정 정보 관리, 현장 상황에 따른 TCU 제어 및 설정 변경, 운영 및 알람 발생 이력 조회
경쟁력
-
드론을 활용한 프리 커미셔닝
(Pre-commissioning)드론 영상 촬영으로 발전소 데이터를 생성, 빠르고 정확한 프리 커미셔닝으로 소요시간은 최소화하고, 비용은 절감합니다.
-
3D Simulator 기반
Advanced Back tracking3D Simulator 데이터를 통해 패널 간 그림자를 최소화하는 동시에 전체 발전 효율을 최적화합니다.
-
무중단 서비스를 위한
시스템 이중화 지원TCS의 데이터 손실 방지 및 시스템 가용성 극대화로 지속성을 유지합니다.
